Il parametro Bl è uno dei parametri T/S che si trovano nei datasheet degli altoparlanti e in qualche modo quantifica la forza del motore in seguito al passaggio di corrente(I) nell’avvolgimento della bobina.
La forza F esercitata dal motore è pari a:
F=Bl*I
Da questa equazione emerge immediatamente l'importanza del BL, a parità di corrente infatti un motore con Bl maggiore sviluppa una forza superiore.
Idealmente si vorrebbe un Bl costante senza dipendenze dall’escursione o altri parametri. In realtà, si hanno dipendenze da considerare nella progettazione della geometria del motore che, se non mitigate, potrebbero portare a non linearità rilevanti.
Cosa significa Bl?
Bl è il prodotto tra:
- B = il campo di induzione magnetica (Tesla)
- l = lunghezza del filo della bobina immersa nel campo magnetico (metri)
Da cosa dipende il Bl?
Essendo il prodotto tra B e l, si puo’ agire su uno o su entrambi di questi fattori per aumentarlo. Vediamoli nel dettaglio:
1. il campo di induzione magnetica (B)
È il parametro che descrive l'intensità del campo magnetico presente nel traferro.
Maggiore è il valore di B, maggiore sarà la forza F esercitata dalla bobina nel circuito magnetico
B dipende principalmente da:
- dimensioni del magnete: agire sullo spessore o il diametro della ferrite permette di avere un aumento di B nel traferro;
- materiale magnetico (ferrite, neodimio): abbiamo già discusso della differenza tra ferrite e neodimio e di come questi abbiano intrinsecamente due valori diversi di B. Nel caso del neodimio questo ha un Br molto piu’ alto del ferrite;
- ridurre il traferro: ridurre il traferro significa aumentare il flusso del campo di induzione magnetica lungo tutto il percorso del diametro interno della piastra superiore. Si giunge però ad un compromesso dove un valore di traferro basso significa anche un diametro della bobina piu’ basso, utilizzando quindi bobine a 4 strati anziché 8;
- standard delle ferriti usato: esistono differenti tipi di anelli in ferrite con grade diversi Y30 e Y35 per esempio con caratteristiche diverse tra cui il famoso BHmax già discusso qui.
2. Lunghezza della bobina immersa (L)
Il numero di spire immerse nel campo di induzione magnetica B (localizzato per la maggior parte nel traferro) contribuisce al prodotto Bl. Aumentare il numero di spire significa aumentare la lunghezza del filo dell’avvolgimento diminuendo la sezione del filo.

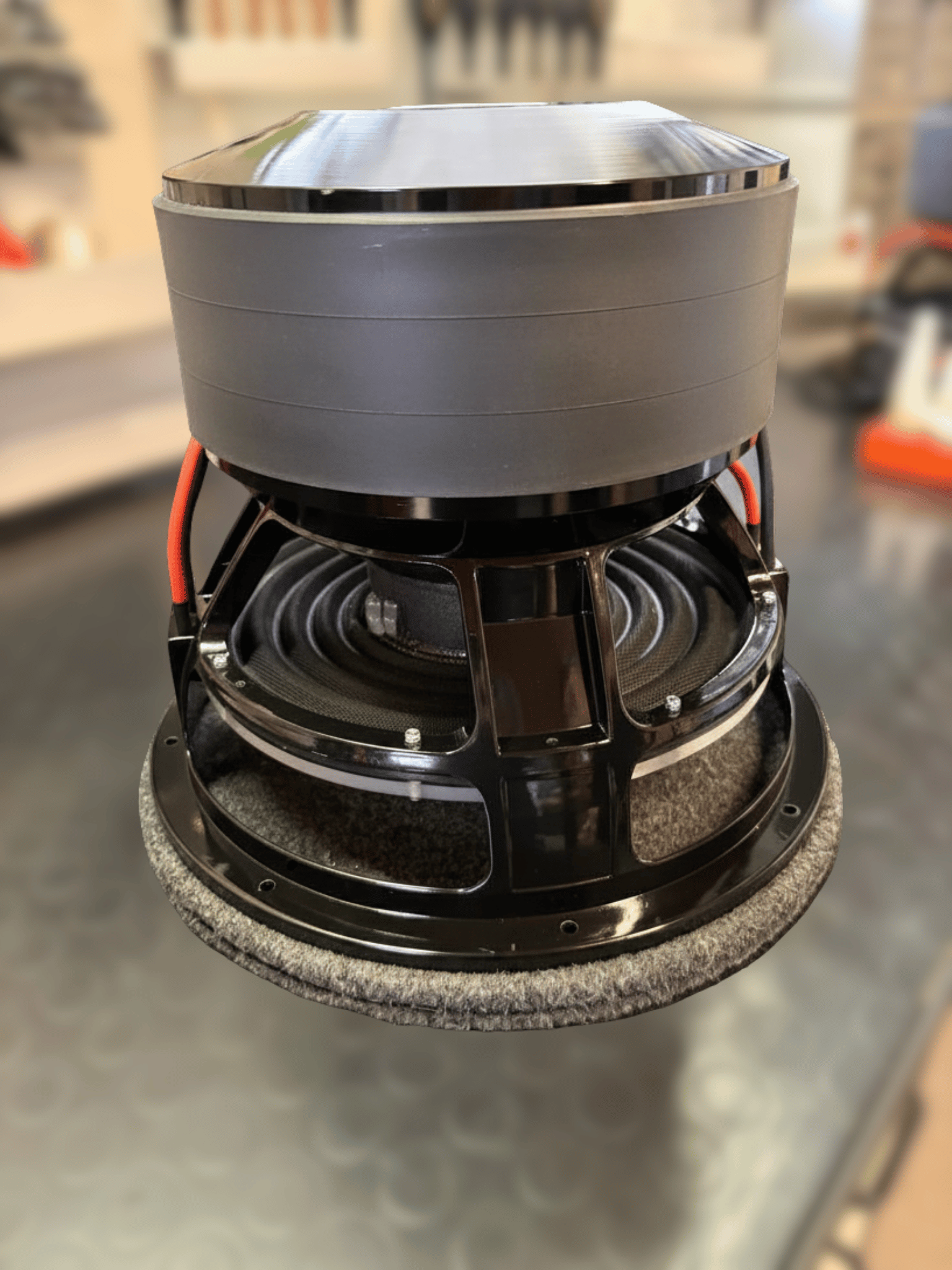

In CL-Audio diamo estrema importanza al fattore Bl, ne è esempio il nuovo modello di subwoofer DOJO, abbiamo portato il Bl a un livello superiore rispetto al suo predecessore CRX4, lavorando sul nuovo gruppo magnetico e continuando ad utilizzare sempre bobine da 4” 8 strati per avere un limite in potenza alto. Lo stesso vale per ogni modello della nostra linea di subwoofer(Mamba, Glazer, Hater, NEO)
